Giunti rotanti con valvola scarico rapido integrata

Le valvole di scarico rapido pneumatiche sono utilizzate in combinazione dei cilindri pneumatici allo scopo di aumentare la velocità e di ridurre la contropressione. Il loro impiego migliora le prestazioni del sistema e contribuisce a ridurre le dimensioni dei cilindri. Le principali applicazioni industriali sono le presse e l’automazione

Come funzionano?

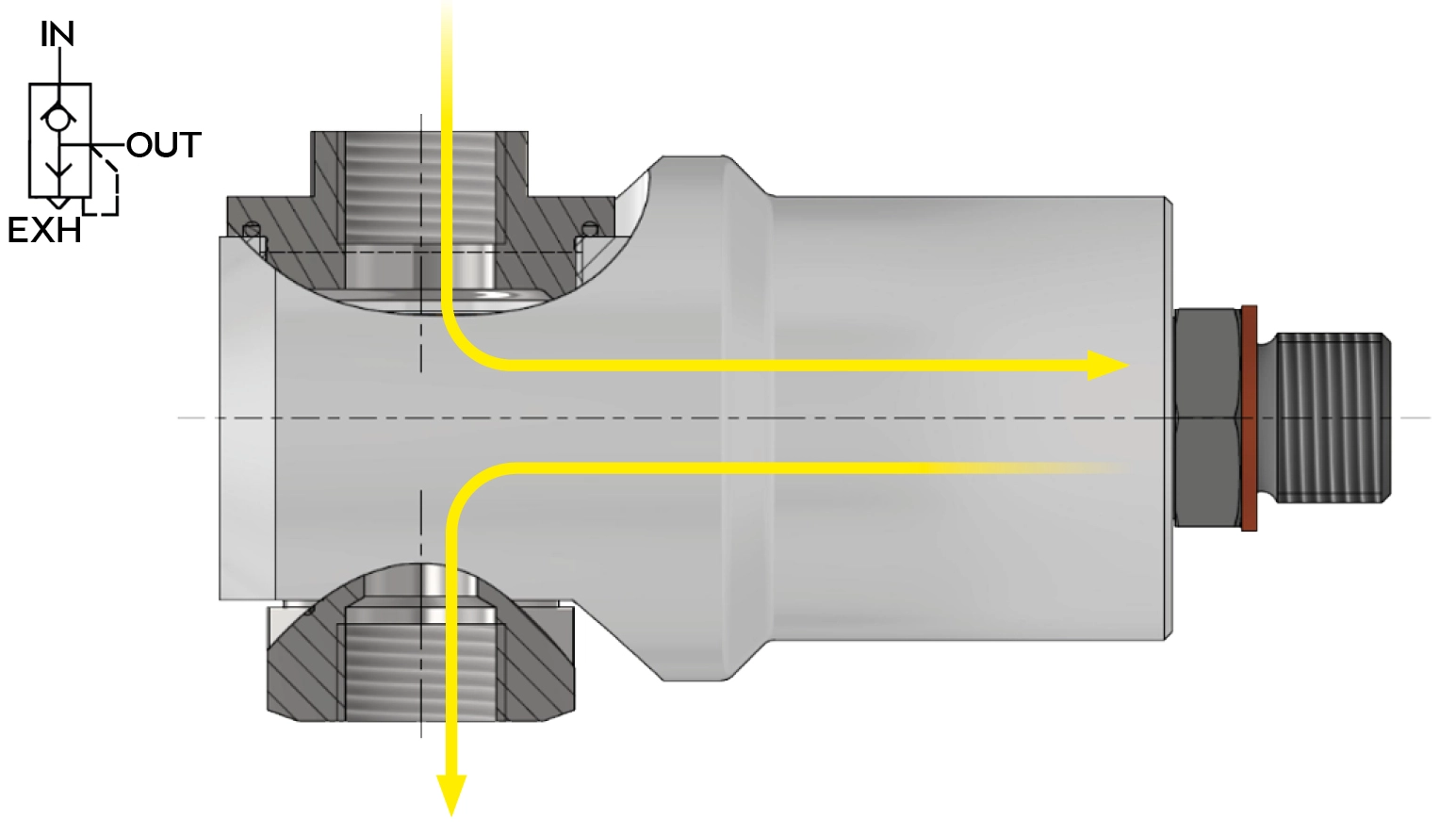

L’aria entra nell’ingresso “I” e spostando la guarnizione tampone, passa direttamente all’utilizzo “U”. Quando viene a mancare l’aria in “I” l’aria in “U” per differenza di pressione, sposta la guarnizione tampone escludendo “I” per uscire dallo scarico “S”.Allo scopo di migliorare l’efficienza del sistema, GIROL progetta e realizza la Serie VSR, un giunto rotante con valvola di sarico rapido integrata.

La Serie VSR consente di:

  • diminuire l’angolo di frenata
  • aumentare le prestazioni della macchina
  • ridurre al minimo l’ingombro giunto-valvola

Caratteristiche principali

  • Rispetta le norme ISO 4414:2012 e PED 2014/68/UE
  • Filettature standard, NPT/NPTF, BSPT, BSPP, UN/UNF, SAE E METRICO
  • Disponibile con silenziatori incorporati
  • Un’ampia gamma di pressioni di esercizio
  • Approvazioni ATEX su richiesta

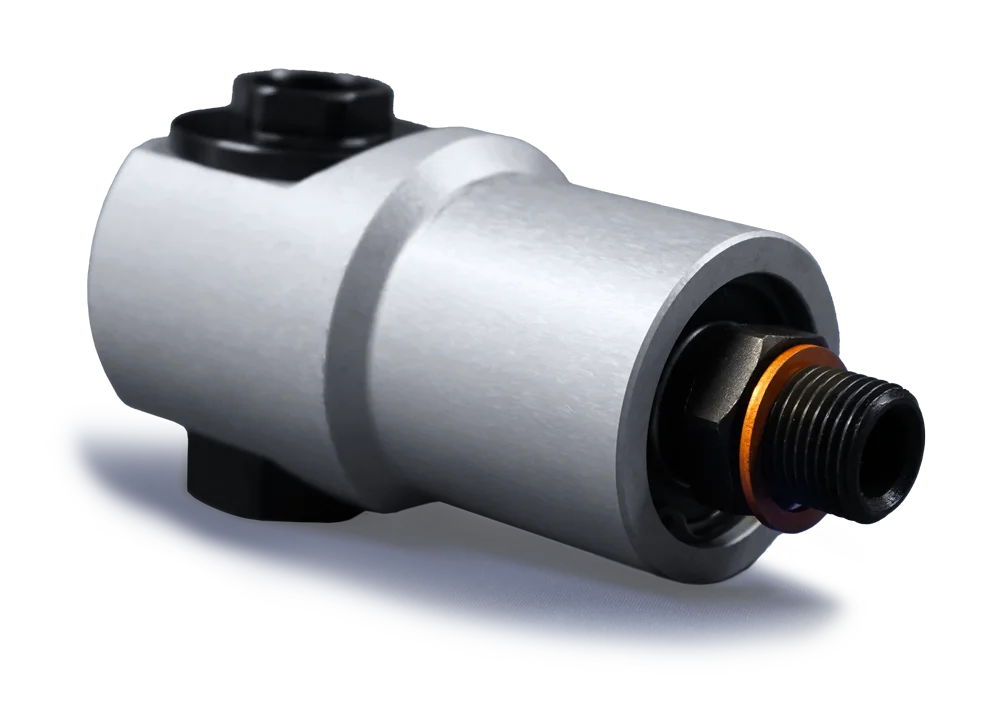

Scorri a destra e sinistra per scoprire l’interno e l’esterno del giunto

←→

Serie VSR – Scheda tecnica
