Serie HD

Giunti rotanti a due vie indipendenti

I <strongrotanti Girol della serie HD sono progettati principalmente per il montaggio su ASPI, ma essendo un prodotto universale consente l’utilizzo su svariate applicazioni, dove si richiede un giunto due vie indipendenti con pressioni fino a 350 BAR e qualsiasi tipo di fluido (olio idraulico, acqua, aria…). L’assialità e la precisione sono garantite dai cuscinetti a sfera. I materiali costruttivi sono, alluminio anodizzato per la parte esterna (corpo) e acciaio al carbonio trattato al niploy per parte interna (rotore).Su richiesta si eseguono versioni speciali.

0
MAX PRESS: BAR
0
T. MAX °C
0
VELOCITA' MAX RPM

Serie HD

Giunto rotante a due vie indipendenti

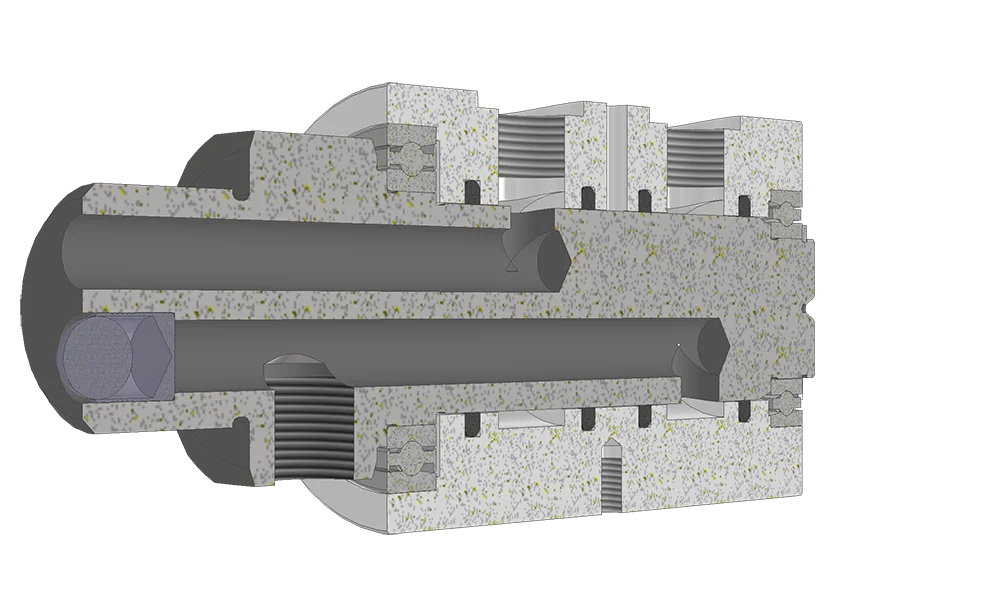

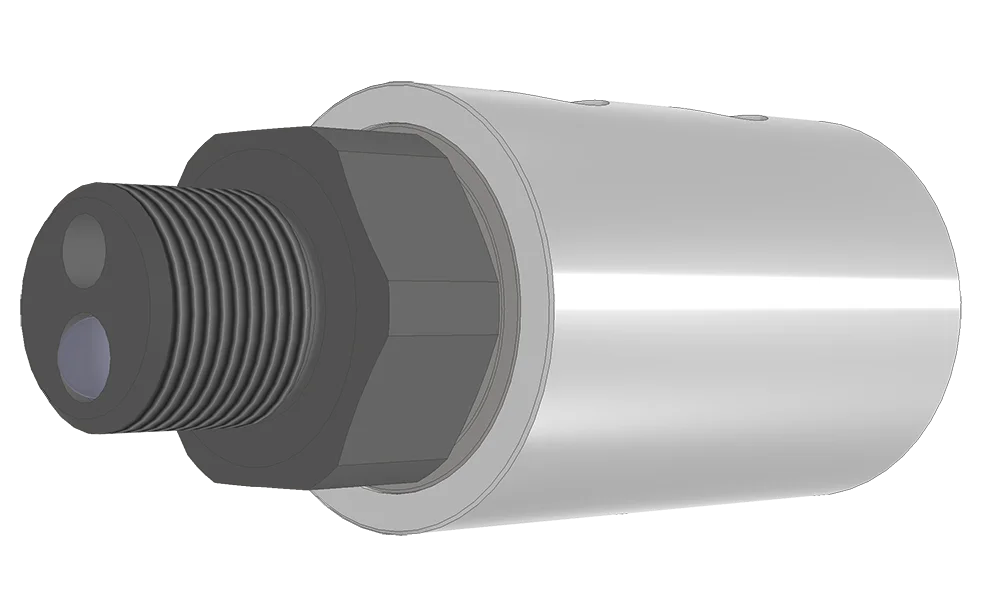

Foto Girol, disegno tecnico del giunto rotante della serie HD

Descrizione

Descrizione

I giunti rotanti GIROL serie HD hanno due passaggi indipendenti e grazie alle tenute speciali e all’albero indurito possono funzionare ad alta pressione e basse velocità di rotazione per lunghi periodi senza inconvenienti. Idonei all’utilizzo su aspi e cesoie.

Caratteristiche principali

1) Autosupportato da cuscinetti a sfera (2) Foro di sfiato (3) Rotore in acciaio indurito e rivestito al niploy (4) Corpo in alluminio anodizzato (5) Grandezze da 1/4 a 1/2 GAS

Avvertenze generali di montaggio

1) I collegamenti al corpo del giunto devono essere sempre effettuati con tubo flessibile (2) Le tubazioni di adduzione al giunto e ai cilindri devono essere assolutamente esenti da trucioli, scorie di saldatura o altro (3) Evitare l’uso con più di una condizione massima di funzionamento
