Serie D

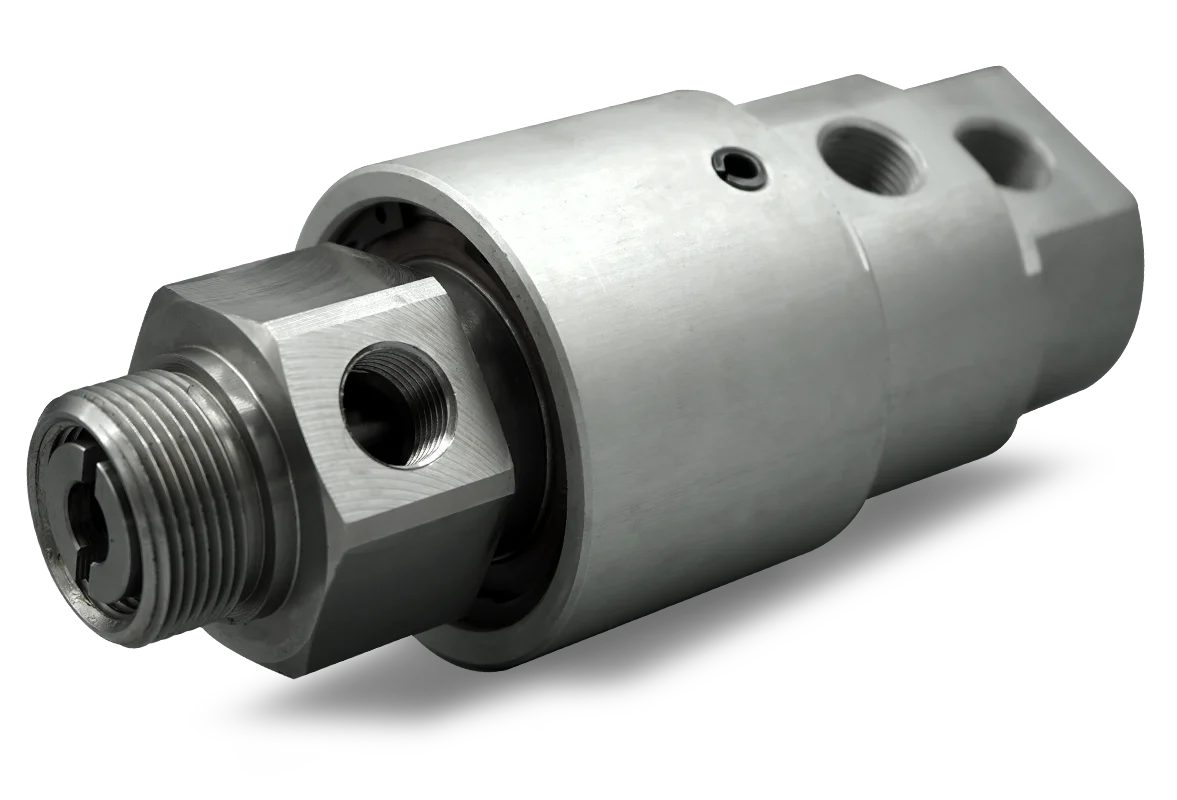

Foto Girol, giunto rotante a doppio passaggio indipendente. Serie D

Giunti rotanti doppio
passaggio indipendente

La fornitura standard comprende il rotore con filettatura cilindrica GAS . Su richiesta forniamo rotori filettati secondo altri standard. La tenuta standard (grafite su acciaio Inox) si utilizza per aria e per acqua con filtraggio pari ad almeno 20 micron. Per liquidi con pressioni superiori a 60 bar si consiglia di consultare un nostro tecnico.

0
MAX PRESS: BAR
0
T. MAX °C
0
VELOCITA' MAX RPM

Serie D

Giunto rotante a doppio passaggio indipendente

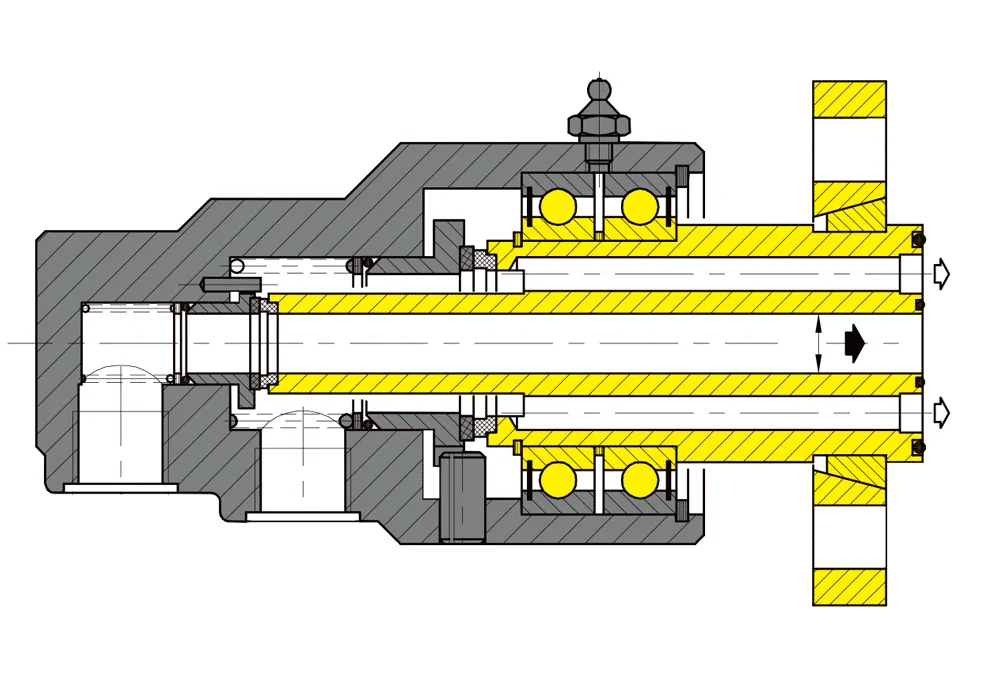

Versione attacco a flangia

Descrizione

I giunti rotanti GIROL serie D sono normalmente utilizzati su frizioni, cilindri idraulici e pneumatici. Sono disponibili con 2 tipi di tenute bilanciate e microlappate:
– Tenute in grafite su acciaio indurito per applicazioni con aria e vuoto.
– Tenute in carburo di silicio su carburo di silicio per applicazioni con olio o altri fluidi.

Avvertenze generali di montaggio

1) I collegamenti al corpo del giunto devono essere sempre effettuati con tubo flessibile

2) Le tubazioni di adduzione al giunto e ai cilindri devono essere esenti da trucioli, scorie di saldatura o altro

3) Evitare l’uso con più di una condizione massima di funzionamento

Fase 1

Serie UM - Montaggio fase 2

Fase 2

Serie UM - Montaggio fase 2

Serie D

Giunto rotante a doppio passaggio indipendente

Versione attacco filettato

Descrizione

I giunti rotanti GIROL serie D sono normalmente utilizzati su frizioni, cilindri idraulici e pneumatici. Sono disponibili con 2 tipi di tenute bilanciate e microlappate:
– Tenute in grafite su acciaio indurito per applicazioni con aria e vuoto.
– Tenute in carburo di silicio su carburo di silicio per applicazioni con olio o altri fluidi.

Avvertenze generali di montaggio

1) I collegamenti al corpo del giunto devono essere sempre effettuati con tubo flessibile

2) Le tubazioni di adduzione al giunto e ai cilindri devono essere esenti da trucioli, scorie di saldatura o altro

3) Evitare l’uso con più di una condizione massima di funzionamento

Fase 1

Serie UM - Montaggio fase 2

Fase 2

Serie UM - Montaggio fase 2
