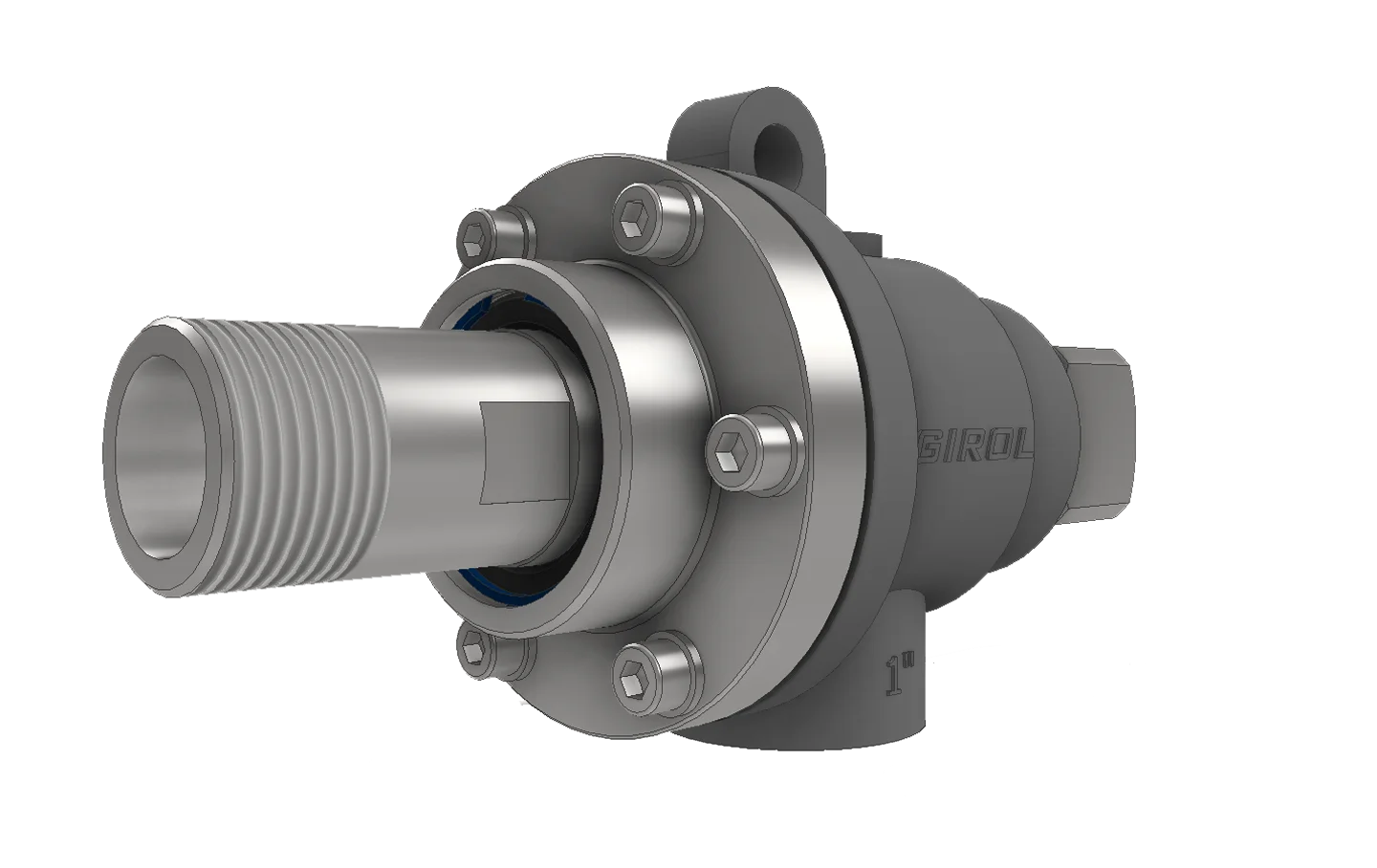

Serie N

Giunti rotanti per vapore o olio

I giunti rotanti Girol della serie N si suddivisono in due categorie:
• PER VAPORE: la fornitura standard prevede che la parte rotante e la flangia di chiusura siano in acciaio inox.
• PER OLIO DIATERMICO: la fornitura standard prevede che il materiale costruttivo sia interamente in ghisa.
• PER ENTRAMBE LE CATEGORIE: la tenuta sferica e i cuscinetti sono in grafite impregnata, le filettature GAS cilindriche per la parte fissa (corpo) e GAS conica per la parte rotante (rotore).

0
MAX PRESS: BAR
0
T. MAX °C
0
VELOCITA' MAX RPM

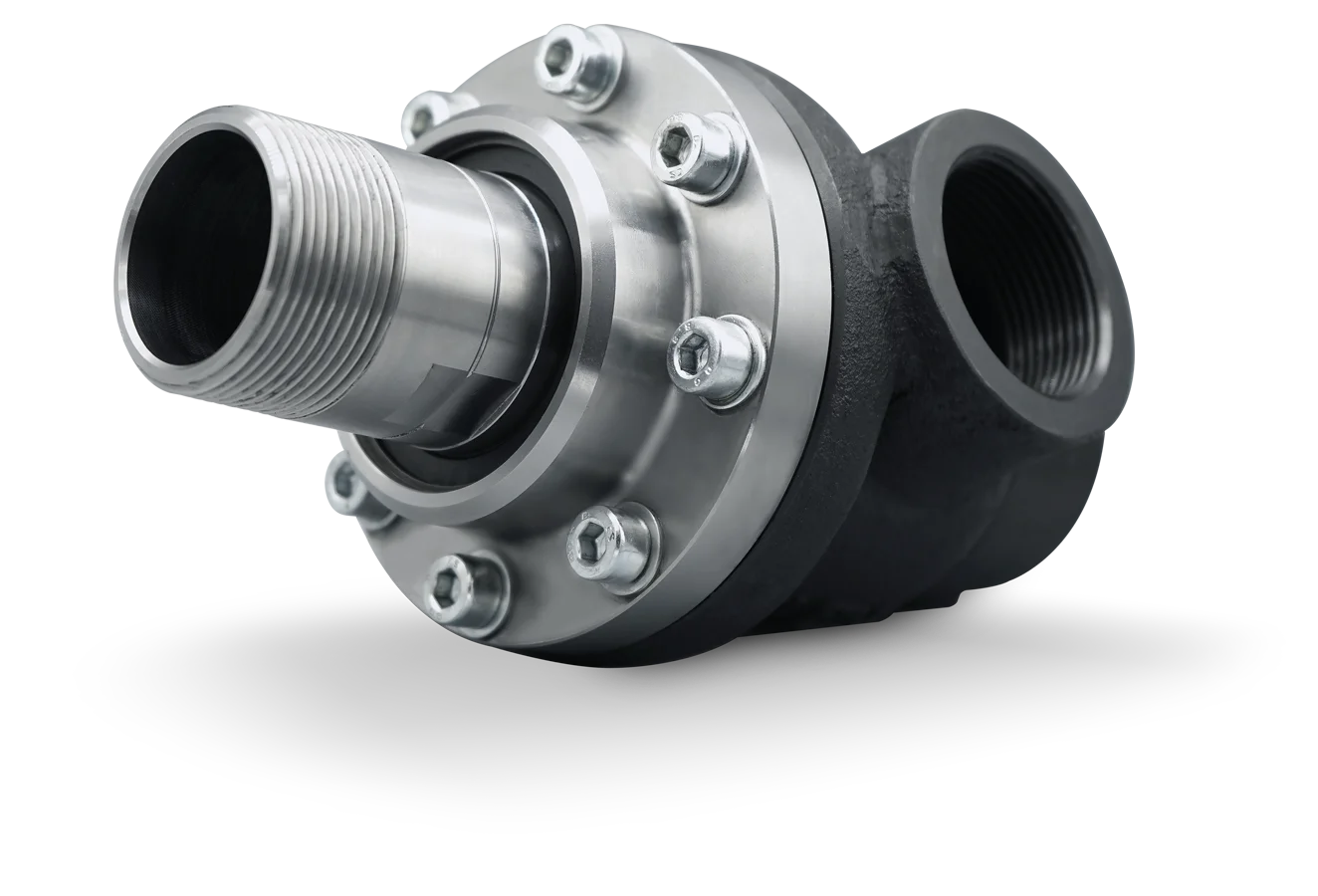

Serie NB

Giunto rotante per vapore o olio diatermico

Versione monovia

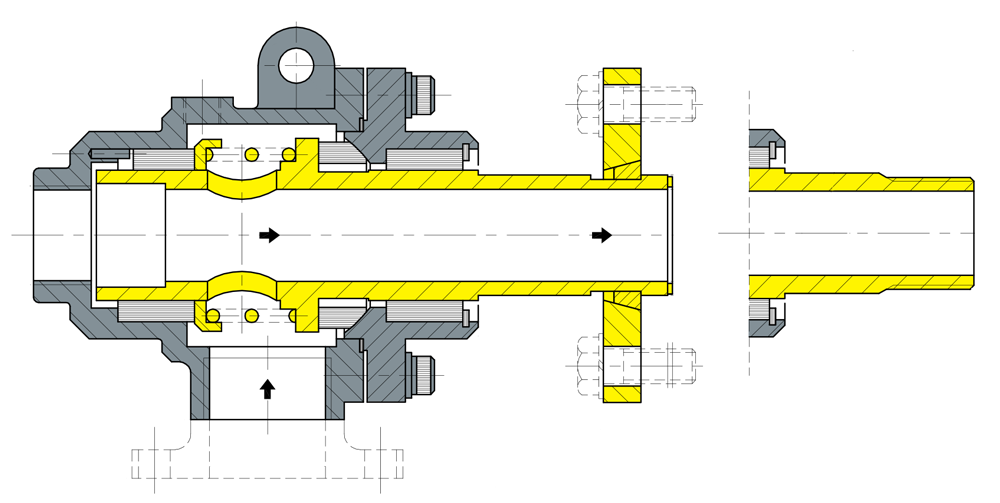

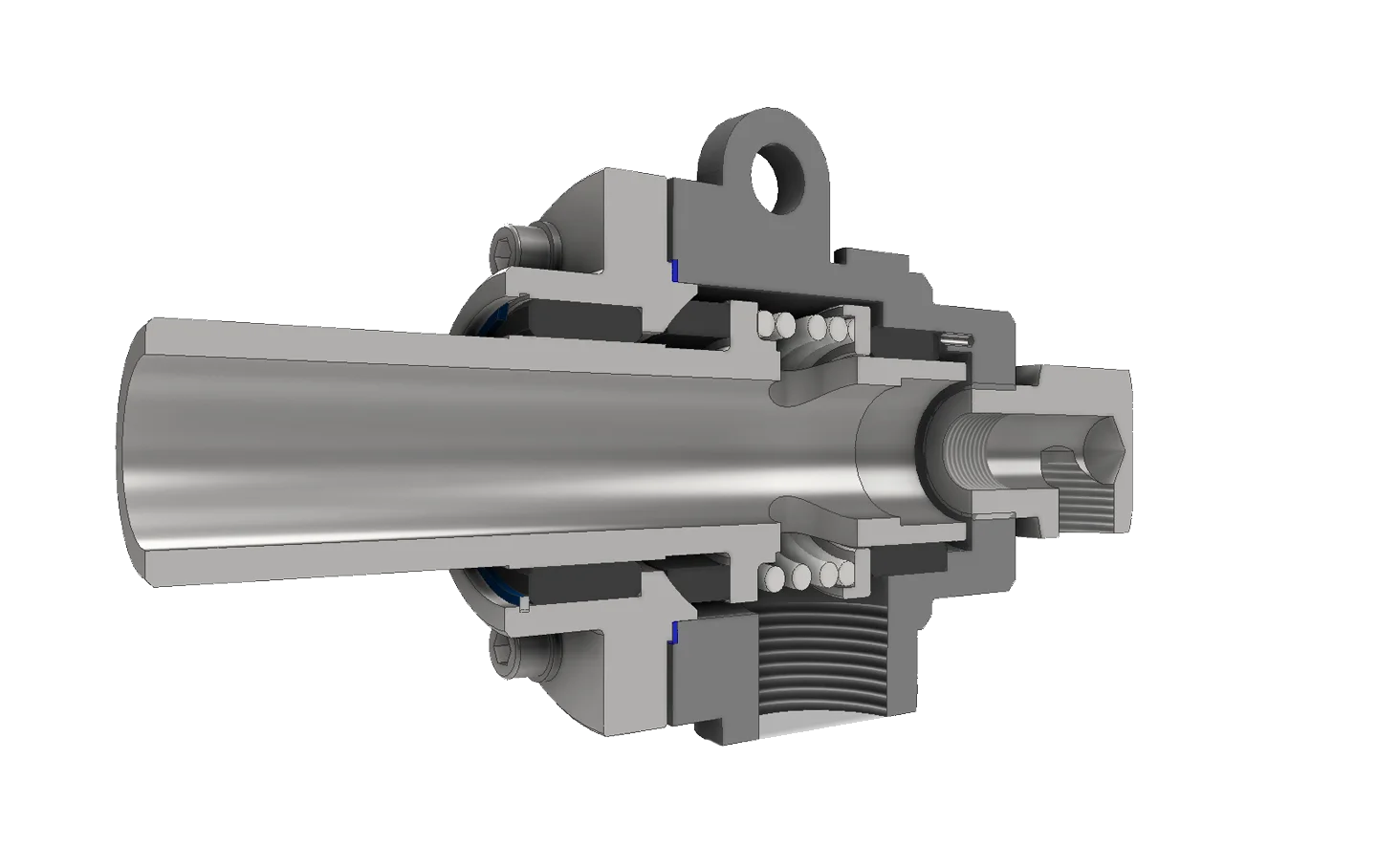

Girol serie NB Disegno tecnico del giunto rotante

Avvertenze generali di montaggio

1) I collegamenti al corpo del giunto devono essere sempre effettuati con tubo flessibile

2) Le tubazioni di adduzione al giunto e ai cilindri devono essere assolutamente esenti da trucioli, scorie di saldatura o altro

3) Evitare l’uso con più di una condizione massima di funzionamento

Fase 1

Fase 2

Girol Serie NB montaggio giunto rotante fase 2

Serie NF

Giunto rotante per vapore o olio diatermico

Giunto a due vie – Tubo sifone fisso

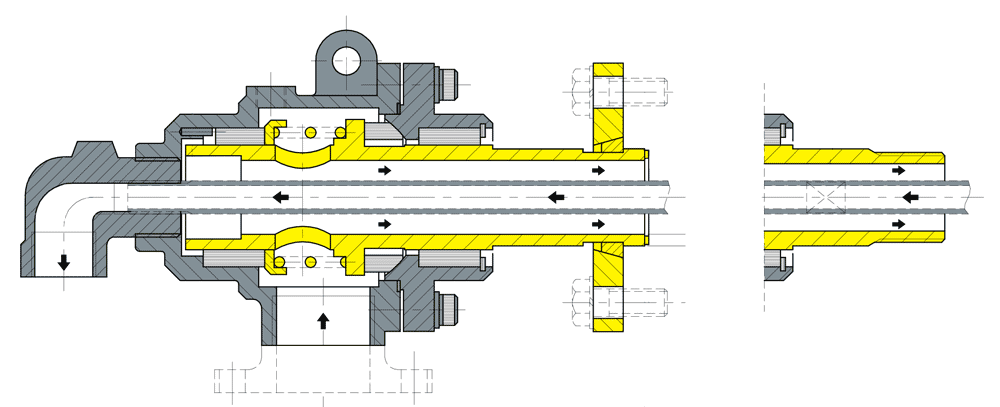

Foto Girol, disegno tecnico del giunto rotante della serie N, versione NF: tubo sifone rotante libero

Tubo filettato

La curva dei giunti serie NF fa da supporto al tubo sifone, il quale si avvita su di essa. Il filetto deve essere concentrico all’asse del giunto per evitare disassamenti rispetto all’asse del rullo

Avvertenze generali di montaggio

1) I collegamenti al corpo del giunto devono essere sempre effettuati con tubo flessibile

2) Le tubazioni di adduzione al giunto e ai cilindri devono essere assolutamente esenti da trucioli, scorie di saldatura o altro

3) Evitare l’uso con più di una condizione massima di funzionamento

Fase 1

Fase 2

Girol Serie NB montaggio giunto rotante fase 2

Serie NR

Giunto rotante per vapore o olio diatermico

Giunto a due vie – Tubo sifone rotante libero

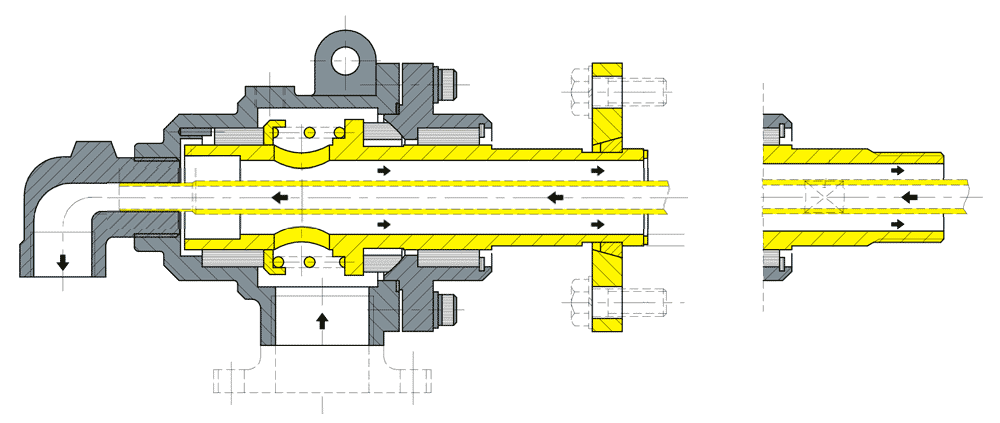

Foto Girol, disegno tecnico del giunto rotante della serie N, versione NR: tubo sifone fisso

Serie NT

Foto Girol, disegno tecnico del giunto rotante della serie N, versione NT: tubo sifone con tenuta

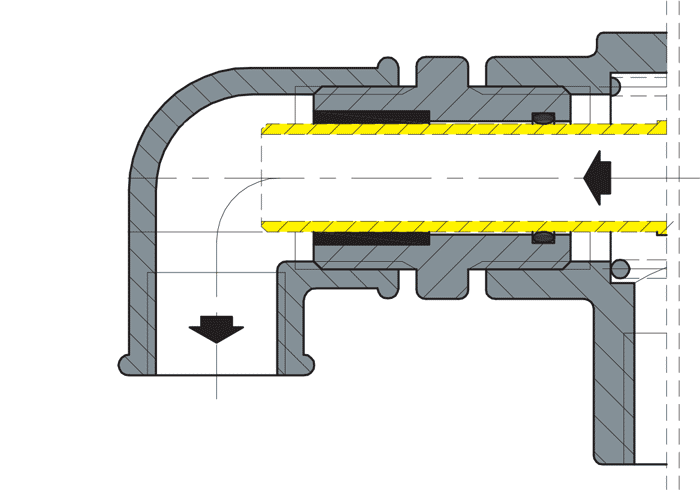

Per la serie NT vale lo stesso discorso della serie NR, ma con la differenza che nella curva è presente una guarnizione che consente di avere due vie indipendenti.
