Serie U

Giunti rotanti universali

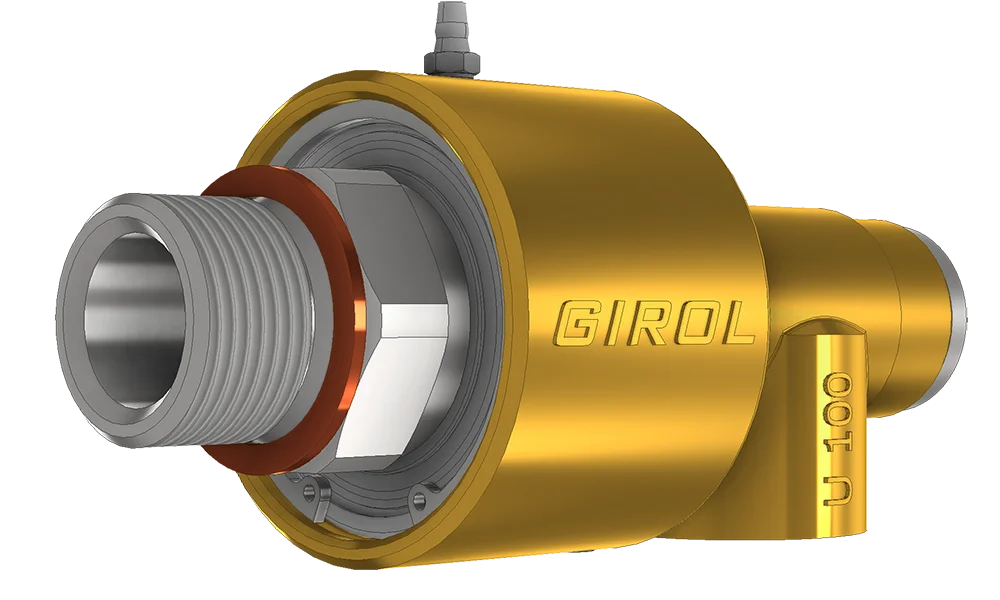

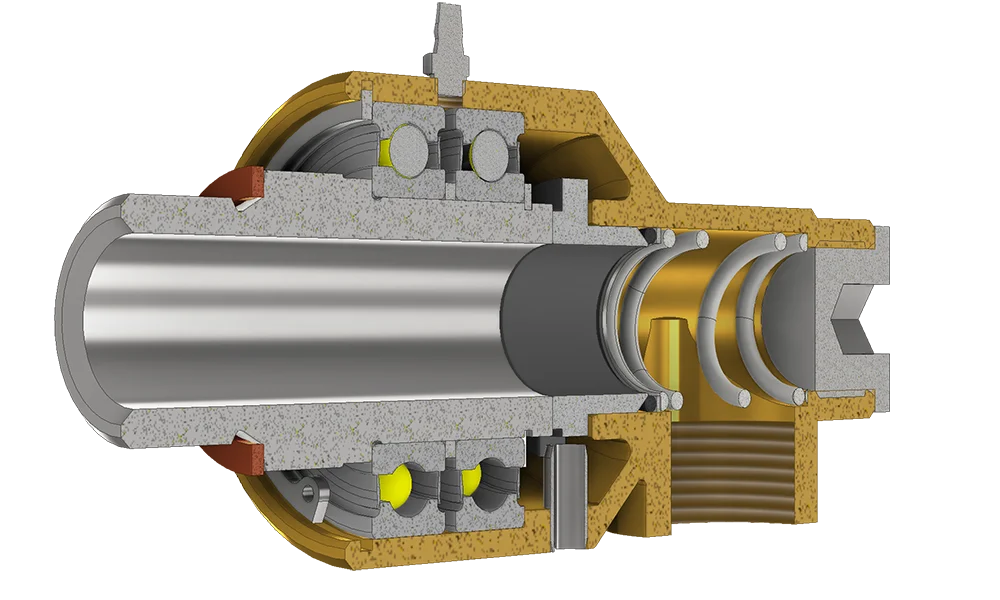

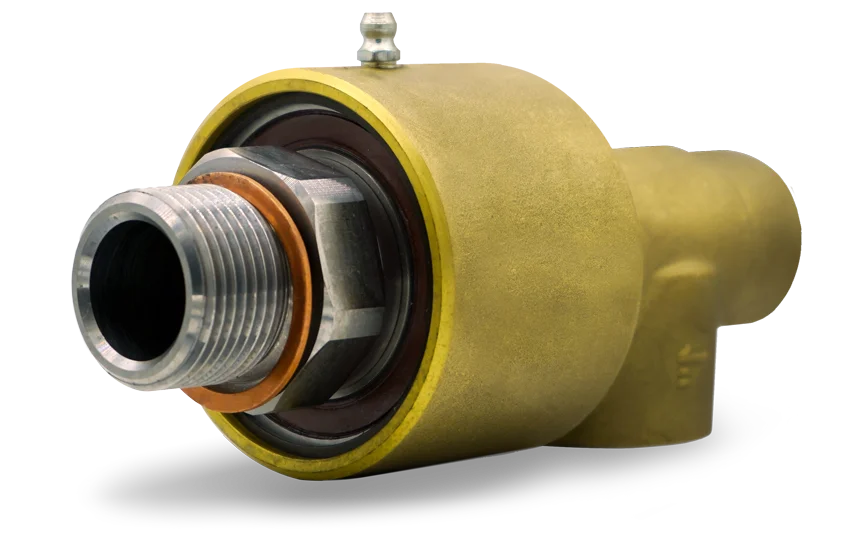

La fornitura standard Girol serie U comprende il rotore con filettatura cilindrica GAS destra o sinistra. Su richiesta forniamo rotori filettati secondo altri standard. La tenuta standard (grafite su acciaio Inox) si utilizza per aria e per acqua con filtraggio pari pari ad almeno 20 micron. Per liquidi con pressioni superiori conttattare il nostro ufficio tecnico.

0
MAX PRESS: BAR
0
T. MAX °C
0
VELOCITA' MAX RPM

Serie UM

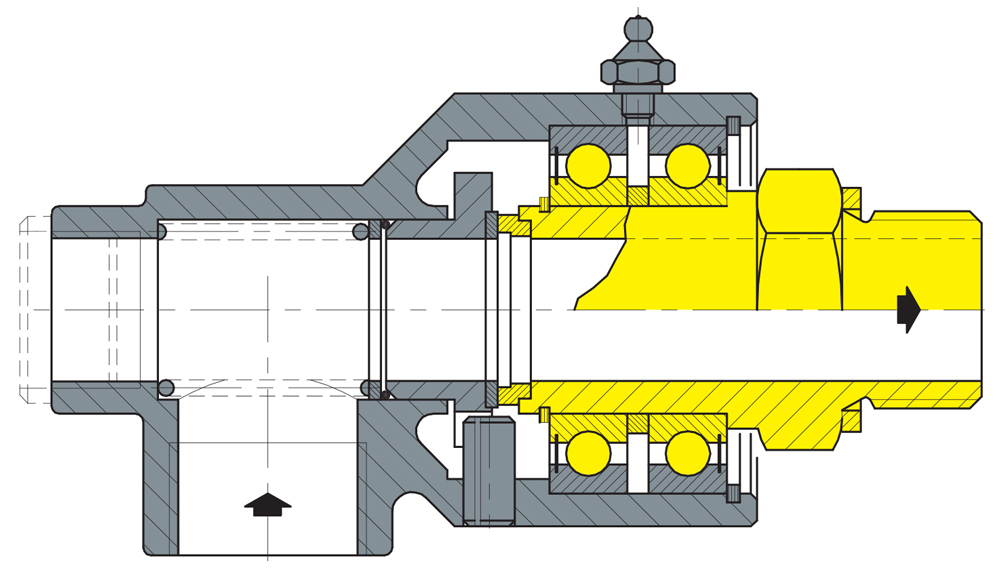

Giunto rotante universale

Giunto rotante Girol giunto rotante serie UM

Avvertenze generali di montaggio

1) I collegamenti al corpo del giunto devono essere sempre effettuati con tubo flessibile

2) Le tubazioni di adduzione al giunto e ai cilindri devono essere assolutamente esenti da trucioli, scorie di saldatura o altro

3) Evitare l’uso con più di una condizione massima di funzionamento

Fase 1

Serie UM - Montaggio fase 2

Fase 2

Serie UM - Montaggio fase 2

Serie UF

Giunto rotante universale a due vie, tubo sifone fisso

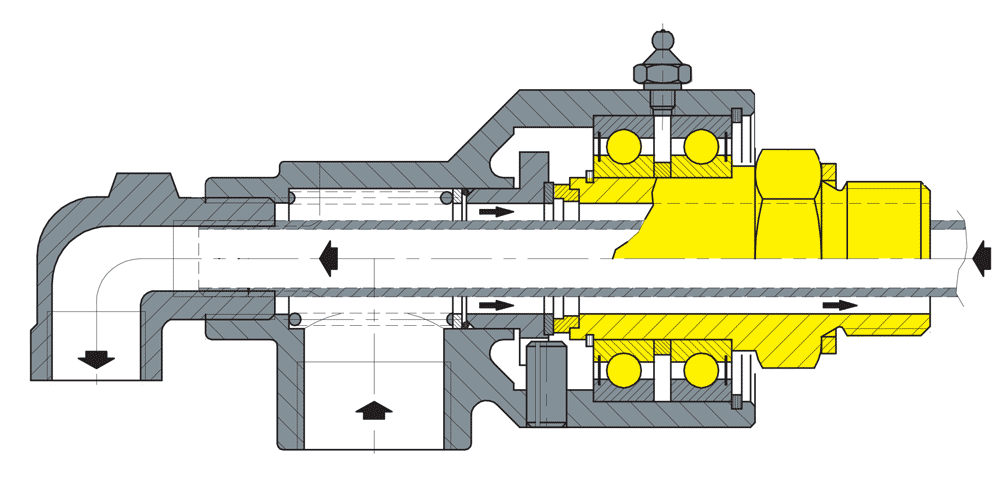

Serie UF Girol disegno tecnico

Tubo filettato

La curva dei giunti serie UF fa da supporto al tubo sifone il quale si avvita su di essa. Il filetto deve essere concentrico all’asse del giunto per evitare disassestamenti rispetto all’asse del rullo.

Montaggio Fase 1

Serie UM - Montaggio fase 2

Montaggio Fase 2

Serie UM - Montaggio fase 2

Serie UR

Giunto rotante universale, tubo sifone fisso

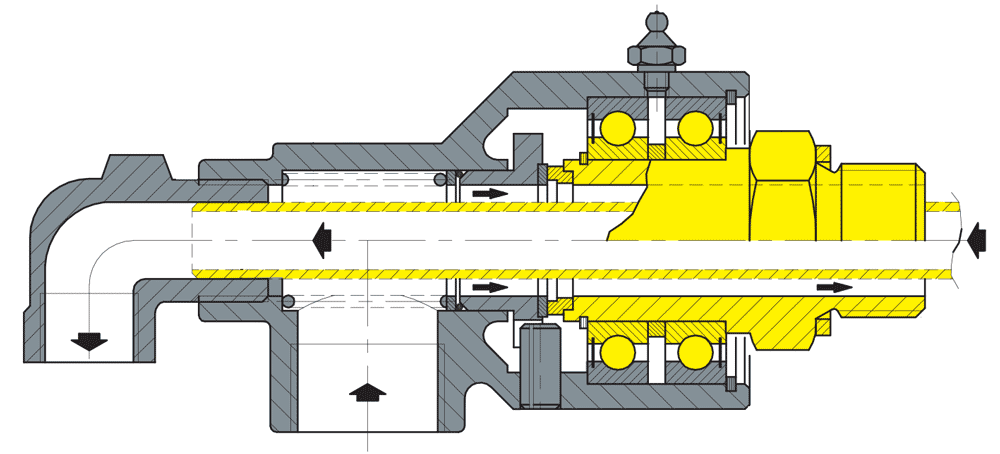

Girol Serie UR Disegno tecnico dei giunti rotanti

Tubo tornito

I tubi rotanti sono fissati internamente al rullo per ruotare insieme con esso. La curva UR fa da supporto al sifone, il quale deve essere concentrico all’asse del giunto per evitare carichi eccessivi su di esso. Una rotazione superiore a 1.000 g/min è da evitare.

Montaggio Fase 1

Serie UM - Montaggio fase 2

Montaggio Fase 2

Serie UM - Montaggio fase 2

Serie UT

Giunto rotante universale, tubo rotante con tenuta

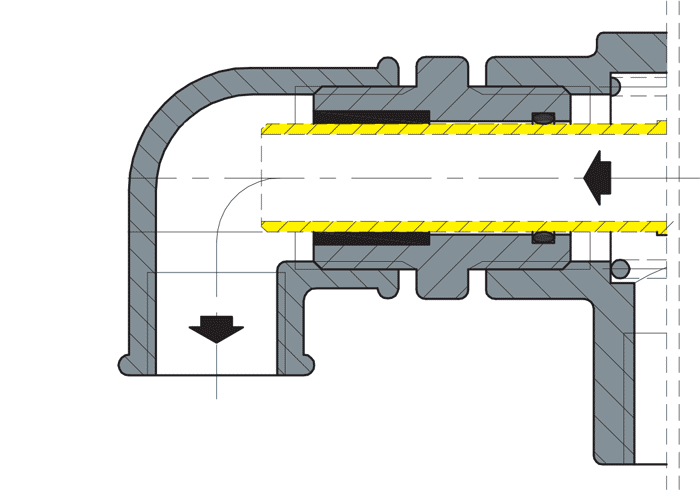

Girol Serie UT disegno tecnico dei giunti rotanti

Tubo sifone rotante con tenuta

Per la Serie UT vale lo stesso discorso della serie UR (descritta nella pagina precedente) con l’unica differenza che nella curva è presente una guarnizione che consente di avere due vie indipendenti

Montaggio Fase 1

Serie UM - Montaggio fase 2

Montaggio Fase 2

Serie UM - Montaggio fase 2
